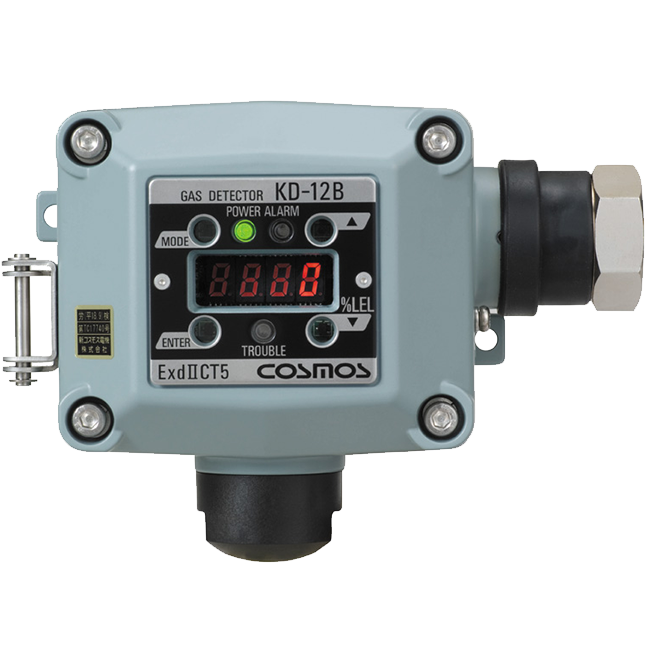

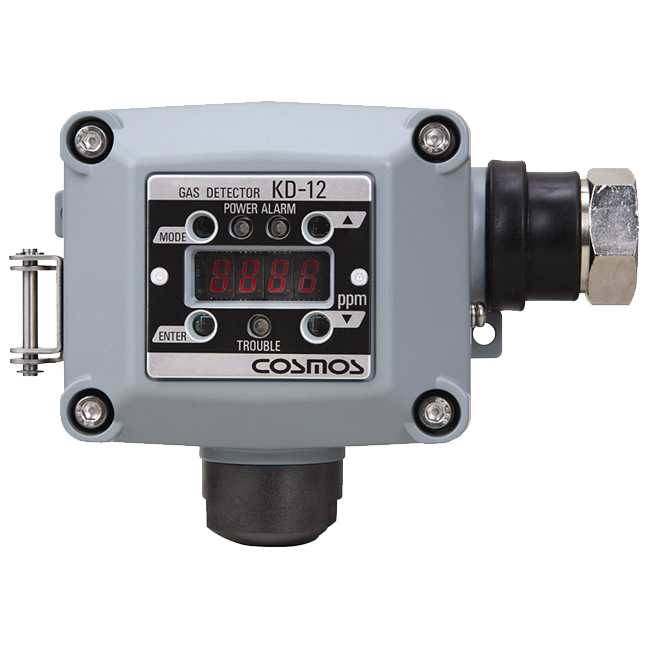

产品描述：多种型号对应多种气体检测
01.产品特点
· 带浓度显示功能，在现场可读取浓度
· 使用磁棒操作，维护简单
· 单元式传感器，方便替换
· 隔爆型外壳设计 Ex dⅡC T6 Gb
· 防水·防尘构造，保护等级IP66
02.产品参数
| 型号 | KD-12A | KD-12B | KD-12C | KD-12R |
| 检测原理 | 热线型半导体式 | 接触燃烧式 | 气体热传导式 | 非分散红外线式 |
| 检测对象气体 | 可燃性气体、毒性气体 | 氢气、氦气、二氧化碳等 | 甲烷、丙烷、二氧化碳 | |
| 检测方式 | 扩散式 | |||
| 检测范围 | 根据规格而定 | |||
| 报警设定值 | 根据规格而定 | |||
| 报警精度 | 可燃性气体:同等条件下报警设定值的±25% | 同等条件下报警设定值的±25% | ||
| 毒性气体:同等条件下报警设定值的±30% | ||||
| 报警延迟 | 可燃性气体: 报警设定值浓度的1.6倍气体下，反应时间30秒以内 | 报警设定值浓度的1.6倍气体下， 反应时间30秒以内 | ||
| 毒性气体: 报警设定值浓度的1.6倍气体下，反应时间60秒以内 | ||||
| 报警显示 | 气体报警: 红色LED灯闪烁 | |||
| 故障报警: 黄色LED灯闪烁(传感器断线、传感器零点低下、电源电压异常等) | ||||
| 外俢输出 | 气体浓度模拟信号: DC4-20mA(电源负极共用) | |||
| 气体报警接点※3 1a无电压接点/自动复位(额定电压:AC250V0.5A或DC30V0.5A负载电阻) | ||||
| 气体浓度显示 | LED显示屏: 4位数字显示 | |||
| 操作方法 | 4点磁性开关 | |||
| 防爆结构 | Ex d llC T6 Gb | Ex d llC T5 Gb | Ex d llC T6 Gb | |
| 保护等级 | IP66 | |||
| 适用电缆线 | 电缆线外径:Ф10~13 | |||
| 5芯信号屏蔽线※3: CVV-S 1.25mm² | ||||
| 3芯信号屏蔽线: CVV-S 2mm²或1.25mm² | ||||
| 使用温湿度范围※4 | 温度: -10℃~ +50℃ | |||
| 湿度: 10~90%RH(0~50℃) | ||||
| 电源 | DC24V(±20%) | |||
| 消耗电力 | 最大3W | 最大2.2W | ||
| 外形尺寸 | W158xH116xD68mm(突出部分除外) | W158xH120xD68mm(突出部分除外) | ||
| 重量 | 约1.2KG | 约1.3KG | ||
※1.订货前指定。
※2.环境温度在20±2℃状态下。
※3.端子台型除外。
※4.无剧烈的温度混度变化，无结露。
| 型号 | KD-12D | KD-12O | |
| 检测原理 | 定电位电解式 | 隔膜伽伐尼电池式 | |
| 检测对象气体 | 一氧化碳 | 硫化氢 | 氧气 |
| 检测方式 | 扩散式 | ||
| 检测范围 | 0~100μmol/mol或0~150μmol/mol或0~250μmol/mol※1 | 0~30μmol/mol或0~50μmol/mol※1 | 0~25.0vol% |
| 报警设定值 | 满量程100μmol/mol时(推荐值)25μmol/mol | 10μmol/mol | 18.0vol% |
| 满量程为150μmol/mol、250μmol/mol时(推荐值)50μmol/mol | |||
| 报警精度 | 同等条件下报警设定值士30% | 同等条件下报警设定值±1.0vol% | |
| 报警延迟 | 报警设定浓度的1.6倍气体下，反应时间60秒以内 | 通入10vol%浓度，5秒以内到达18vol%报警值※2 | |
| 报警显示 | 气体报警: 红色LED灯闪烁 | ||
| 故障报警: 黄色LED灯闪烁(传感器断线、传感器零点低下、电源电压异常等) | |||
| 外部输出 | 气体浓度模拟信号:DC4-20mA(电源负极共用) | ||
| 气体报警接点※3 1a无电压接点/自动复位(额定电压:AC250V0.5A或DC30V 0.5A负载电阻) | |||
| 气体浓度显示 | LED显示屏: 4位数字显示 | ||
| 操作方法 | 4点磁性开关 | ||
| 防爆结构 | Ex d llC T6 Gb | ||
| 保护等级 | IP66 | ||
| 适用电缆线 | 电缆线外径: Ф10~13 | ||
| 5芯信号屏蔽线※3: CVV-S 1.25mm² | |||
| 3芯信号屏蔽线: CVV-S 2mm²或1.25mm² | |||
| 使用温湿度范围※4 | 温度: -10℃~ +40℃ | 温度: 0℃~40℃ | |
| 湿度: 30~85%RH | 湿度: 30~85%RH | ||
| 电源 | DC24V(±20%) | ||
| 消耗电力 | 最大1.2W | ||
| 外形尺寸 | W158xH120xD68mm(突出部分除外) | ||
| 重量 | 约1.3kg | ||
※1.订货前指定。
※2.环境温度在20±2℃状态下。
※3.端子台型除外。
※4.无剧烈的温度混度变化，无结露。
