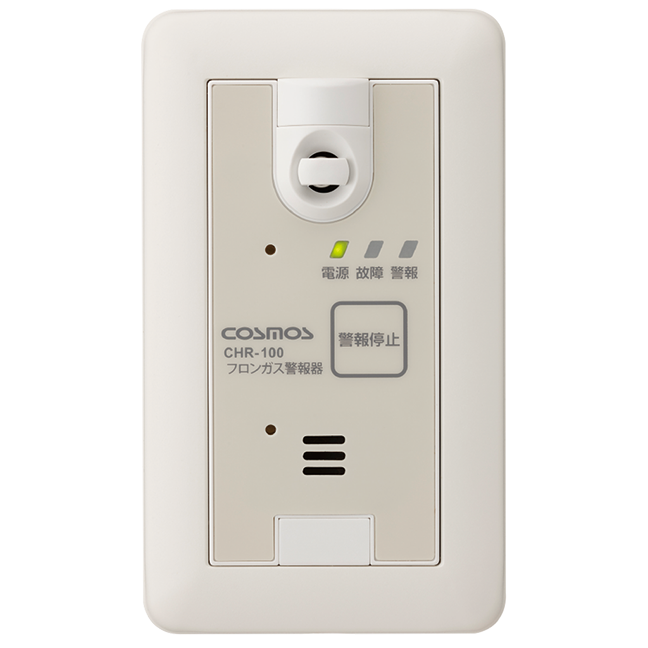

产品描述：专为日本冷冻空调工业协会制定（JRA GL-13）
01.产品特点
· 安装在开关转接盒上，整齐地嵌入墙面
· 简单的日常维护
· 借助独特的传感器技术，代替氟利昂气体的辨别性、优秀·准确的检测性能
02.产品用途
· 监视室内代替氟利昂气体的浓度，为冷冻空调设备的保安，以及防止缺氧事作出贡献
03.安装示例
04.产品参数
| 型号 | CHR-100 | ||
| 检测对象气体 | 代替氟利昂气体(R22、R32、R134a、R404A、R407C、R410A) | ||
| 检测原理 | 热线型半导体式 | ||
| 检测方式 | 扩散式 | ||
| 报警浓度 | RCL/2以下 | ||
| 报警延迟 | 30秒以内(1.6倍RCL/2浓度的气体) | ||
| 报警方式 | 气体泄漏报警 | 报警灯亮(红色)连续报警音(音量关闭时，没声音) 信号延迟报警型·自动恢复型 | |
| 故障报警 | 报警灯亮(橙色)(传感器零点低下、传感器断线) 断续报警音(音量关闭时，没声音)信号延迟报警型·自动恢复型 | ||
| 外 部 输 出 | 气体报警兼 故障报警接点 | 1c无电压接点/自动恢复 | |
| 额定电压AC250V 1A或者DC30V 1A负载电阻 | |||
| 标准 | |||
| 无报警时: | ZA-ZC 1a开/ZB-ZC 1b关 | ||
| 气体报警时: | ZA-ZC 1a关/ZB-ZC 1b开 | ||
| 故障时： | ZA-ZC 1a关/ZB-ZC 1b开 | ||
| 气体报警兼 故障报警接点 | 1a无电压接点/自动恢复 | ||
| 额定电压AC250V 1A或者DC30V 1A负载电阻 | |||
| 标准 | |||
| 无报警时: | 开 | ||
| 气体报警时: | 关 | ||
| 故障时： | 关 | ||
| 电源 | AC100V±10%、50/60Hz共用 | ||
| 消耗电力 | 约5W | ||
| 安装方法 | JIS 单口开关转接盒埋入式安装 | ||
| 使用温度范围※1 | 温度:-10℃~+50℃ 湿度:10~85%RH(40℃~50℃的时候为55%RH以下) | ||
| 外形尺寸 | W70xH120xD46.5mm | ||
| 重量 | 约200g | ||
| 其他功能 | 蜂鸣器关闭功能、测试功能 | ||
※1.无剧烈的温度湿度变化，无结露。
